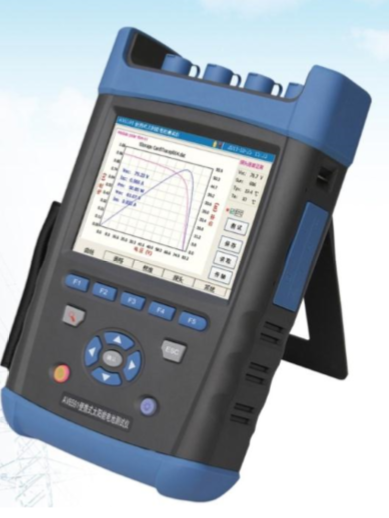

技術特點：
■主機與探頭之間采用無線連接，提供最大100米的無線通信連接功能，使您的測試更便捷、方便。
■提供擁有專利技術的探頭盒與溫度探頭安裝支架，能夠方便快速的將探頭安裝在電池板上。
■提供獨有的條碼掃描功能，實現組件智能識別。
■高亮、陽光下可視彩色液晶顯示，觸摸屏加鍵盤操作，包含豐富的外設接口，提供非同一般的操作體驗。機內存儲器可存儲超過2000幅測試波形，并內置SD卡插槽，支持存儲空間擴容。
■采用WINCE圖形系統，多國語言可選，貼心的菜單設計，讓您能夠迅速掌握儀器的各項功能。
■提供用戶分析軟件，可以通過用戶端同步軟件通過USB線纜將主機內存儲數據拷貝到PC 機上進行分析并打印輸出。
■室外低照度伏安特性測試，并提供標準STC測試條件修正。如果用戶需要，可提供計量服務，出具計量證書。
■內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。
■內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。寬電壓測試范圍，最大開路電壓測試到1000V，并提供高達10kW的光伏陣列測試功能。
■自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能。
■內置大容量可更換鋰離子電池，為測試提供充足電力。
■具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境監測功能，并提供用戶可選的輻照度計量證書。
■可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，環境溫度、輻照度。
■ 6591測試儀具備獨特的組件發電量測試功能，能夠適應目前歐盟采用的IEC61853規定的組件鑒定測試，或用于當?shù)厝照召Y源監測。測試儀還提供高達400點的高分辨率測試模式及符合Modbus/tcp協議的以太網監視功能，適應科學研究需要。
■ 6592測試儀具備獨特的補償設計，可真正支持光伏電池片的戶外驗證，適應還未工程化應用的實驗階段光伏電池戶外性能測試。
檢測結果符合標準
■   IEC 61215 -2005  地面用晶體硅光伏組件－設計鑒定和定型 ?
■   IEC 61646-2008  地面用薄膜電池設計與鑒定規范
■   CGC/GF003.1:2009  并網光伏發電系統工程驗收技術規范第 1 部分：電氣設備
■   GB4793.1-2007/IEC 60010-1  測試、控制和實驗室用電氣設備的安全要求 ?
■   IEC 60904-2 2007  標準太陽電池的要求 ?
■   IEC 60891-2009  光伏器件的 I-V 實測特性的溫度和輻照度修正方法
■   IEC 61853-2011  光伏器件性能測試和能量等級 ?
■   通過 CE 及 ROHS認證 ?
■   經過中國計量科學研究院權威驗證，電壓、電流測試準確性均優于0.2%，達到并超過產品指標要求。

基本參數





探

頭

盒

單

元

特

性



環境溫度檢測范圍



-30℃～100℃





電池溫度檢測范圍



-30℃～100℃





溫度測試精確度



±1℃





輻照度測試范圍



0～1800W/m2





輻照度測試精度



優于±3%





與主機通信接口



RS232串口、藍牙





長×寬×高



166×83×33mm





重量



450g





電源



4節AAA電池









主

機

特

性



供電方式



內置鋰電池/電源適配器





電池類型



14.8V/4400mAH





電池供電時間



10 小時





長×寬×高



296×186×75mm





重量



2.3kg





工作溫度



-10℃～50℃





存儲溫度



-20℃～60℃





濕度



5～95%RH




注*：輻照度測試準確度會因?yàn)榇髿鈼l件不同以及周?chē)h(huán)境的影響而產生改變，準確度指標是在滿足 AM1.5光譜分布、輻照度≥700W/m2的AAA級太陽模擬器輻照下測得。

主要測試指標：



測試指標



6591



6592





電壓量程



5V～1000V（開路電壓大于 15V）



0～50V 0～200V





電壓測試精度



0.1V



0.01V





電壓測試準確度**



±0.5%±0.2V



±0.2%±0.1V





電流量程



0.1～12A



0.01～10A

0.01～20A





電流測試精度



0.001A



0.001A





電流測試準確度**



±0.5%±0.02A



±0.2%±0.01A





最大功率測試重復性



±0.5%±3W



±0.2%±0.5W





最大功率測試范圍



50W～10kW



0.1W～500W





轉換到 STC 下最大功率準確性***



優于±3%±1W



優于±3%±1W




注**：在25℃標準測試環境下進行測試。
注***：轉換到STC下最大功率準確性指標是在穩定輻照度≥700W/m2，光譜滿足AM1.5條件下測得。在實驗室條件下該指標一般在2%以內。現場測試時，請?jiān)谔?yáng)光照穩定條件下測試，并確保輻照度探頭與溫度探頭安裝可靠，否則會因?yàn)檩椪斩葴y(cè)試偏差及溫度偏差照成較大的轉換誤差。
典型客戶：
     光伏運維電站、光伏組件生產商、高校實驗室、光伏檢測研究中心等
